Запасные части механических уплотнений

Основные технические характеристики и параметры торцевых уплотнений и запасных частей к ним

Для инженеров и специалистов по техническому обслуживанию выбор правильногоЗапасные части механических уплотненийэто точная наука. Для обеспечения совместимости, долговечности и оптимальных характеристик уплотнений требуется глубокое понимание рабочих параметров. Ниже приведены критические технические характеристики, которые необходимо оценить.

Основные характеристики материалов

Выбор материалов напрямую влияет на устойчивость уплотнения к технологической среде, температуре и давлению. К основным группам материалов относятся:

• Лицевые материалы:
  • Углеродный графит: отличные самосмазывающиеся свойства, хорошая химическая стойкость. К распространенным маркам относятся ЭК-2800, 2190.
  • Карбид кремния (SiC): превосходная твердость, отличная теплопроводность и превосходная химическая стойкость. Доступен в спеченном альфа-SiC и реакционно-связанном SiC.
  • Карбид вольфрама (WC): Чрезвычайно твердый и износостойкий, обычно используется при работе со шламами. Часто покрыт оксидом хрома (WC/Cr).
  • глиноземная керамика (Al₂O₃): Высокая твердость и хорошая стойкость к истиранию, экономичность для многих стандартных услуг.
• Эластомерные вторичные уплотнения (уплотнительные кольца, прокладки):
  • Нитрил (NBR/Buna-N): подходит для масел, воды и жидкостей на нефтяной основе при температуре до ~100°C.
  • Фторэластомер (FKM/Viton®): отличная химическая стойкость и устойчивость к высоким температурам (до 200°C+).
  • Этилен-пропилен-диеновый мономер (EPDM): отлично подходит для пара, горячей воды и полярных химикатов. Плохо на углеводороды.

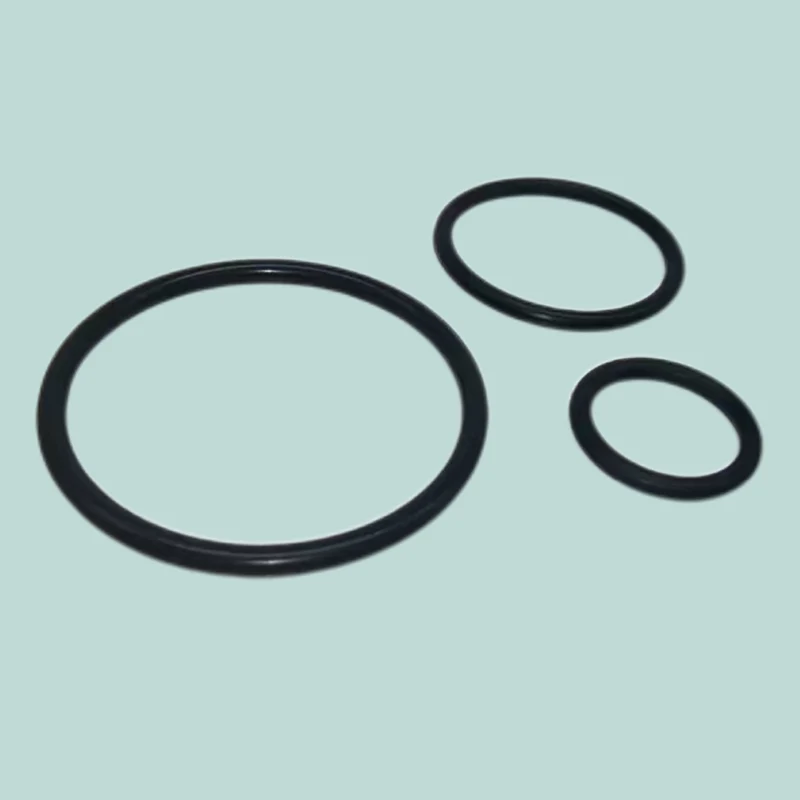

  • Перфторэластомер (FFKM/Kalrez®, Chemraz®): практически универсальная химическая стойкость для тяжелых условий эксплуатации.
• Металлические компоненты (корпуса, пружины):
  • Нержавеющая сталь 316: Стандарт хорошей коррозионной стойкости.
  • Сплав C276 (Хастеллой): Для высококоррозионных сред (например, хлоридов, серной кислоты).
  • Дуплексные нержавеющие стали: Для применений, требующих высокой прочности и устойчивости к хлоридному коррозионному растрескиванию.

Подробные часто задаваемые вопросы о запасных частях механических уплотнений

Общий выбор и идентификация

Как правильно определить, какие запасные части механических уплотнений мне нужны?

Всегда начинайте с номера детали производителя оригинального оборудования (OEM), указанного на металлической бирке пломбы или в руководстве по оборудованию. Если это невозможно, предоставьте точные измерения: диаметр вала, диаметр отверстия, ширину поверхности уплотнения, общую длину и конфигурацию пружины. Четкие фотографии старой печати с разных ракурсов неоценимы. Технологическая жидкость, температура и давление также являются обязательными для проверки.

Могу ли я использовать уплотнительные поверхности разных производителей?

Это настоятельно не рекомендуется. Поверхности уплотнения притираются как подобранные пары для достижения требуемой плоскостности и чистоты поверхности. Несовпадающие поверхности от разных партий или производителей могут привести к утечкам, чрезмерному выделению тепла и преждевременному выходу из строя из-за плохих характеристик сопряжения.

Что является наиболее важным фактором при выборе запасных частей уплотнений?

Совместимость материала с технологической жидкостью имеет первостепенное значение. Неправильный эластомер или лицевой материал быстро разрушатся, вызывая немедленный и катастрофический выход из строя уплотнения. Всегда сверяйтесь с таблицами химической стойкости и в случае сомнений выбирайте более химически инертный материал, например карбид кремния и FFKM.

Материалы и производительность

В чем разница между реакционно-связанным и спеченным карбидом кремния?

Реакционно-связанный SiC (SiSiC) содержит в своей матрице свободный кремний, обеспечивающий превосходную коррозионную стойкость, но немного более низкую температурную устойчивость (~ 1400°C) и может подвергаться воздействию сильных щелочей и плавиковой кислоты. Спеченный альфа-карбид кремния (SSiC) более чистый, не содержит свободного кремния и обеспечивает превосходную химическую стойкость в более широком диапазоне pH и более высоких температурных пределах (~ 1650°C), что делает его лучшим выбором для тяжелых условий эксплуатации.

Когда следует выбирать металлическое сильфонное уплотнение вместо подпружиненного?

Металлические сильфонные уплотнения устраняют необходимость в динамических эластомерах (уплотнительных кольцах, которые скользят по валу), что делает их идеальными для применения в условиях высоких температур, выходящих за пределы эластомера, или для жидкостей, которые кристаллизуются или полимеризуются, что может засорить пружинные узлы. Их часто предпочитают при переработке легких углеводородов, горячей воде и многих нефтеперерабатывающих заводах.

Мои уплотнительные кольца быстро набухают и изнашиваются. Что это означает?

Это явный признак химической несовместимости. Эластомер поглощает технологическую жидкость или реагирует с ней. Вам необходимо перейти на эластомер с большей стойкостью, например, перейти с NBR на FKM или с FKM на FFKM для высокоагрессивных химикатов. Проверьте точный состав и температуру жидкости.

Техническое и соответствие

Что означает «сбалансированная» и «несбалансированная» конструкция уплотнения?

Это относится к гидравлическим силам, действующим на поверхности уплотнения. Внесбалансированное уплотнение, полное технологическое давление приводит к закрытию поверхностей, что может привести к чрезмерному нагреву и износу при более высоких давлениях. Асбалансированное уплотнениеимеет ступеньку во втулке или головке уплотнения для уменьшения гидравлического усилия закрытия (коэффициент гидравлического баланса <1). Это позволяет работать при гораздо более высоких давлениях, снижает выделение тепла и продлевает срок службы. Сбалансированные конструкции являются стандартными для давлений выше 200–300 фунтов на квадратный дюйм.

Что такое API 682 и почему это важно для запасных частей?

API 682 — это строгий стандарт, опубликованный Американским институтом нефти для систем уплотнений вала центробежных и роторных насосов в углеводородной и химической промышленности. Он диктует требования к конструкции уплотнений, испытаниям, материалам и планам трубопроводов. Использование запасных частей, соответствующих стандарту API 682, обеспечивает проверенную надежность, безопасность и взаимозаменяемость критически важного сервисного оборудования, снижая риски и незапланированные простои.

Как интерпретировать спецификацию притирки поверхности уплотнения, например, «3 плоских световых полосы гелия»?

Это определяет плоскостность уплотнительных поверхностей. Одна гелиевая световая полоса соответствует отклонению в 0,0000116 дюймов (0,294 микрометра). «Три светлые полосы плоские» означают, что грани плоские в пределах 0,0000348 дюймов. Более плоские поверхности (1–2 световые полосы) обеспечивают лучшую герметизацию, особенно для жидкостей под низким давлением или летучих жидкостей, тогда как 3 световые полосы являются распространенным и надежным стандартом для общего применения.
